Intelligentes Kabelmanagement direkt am Modulrahmen und auf dem Flachdach
Intelligentes Kabelmanagement direkt am Modulrahmen und auf dem Flachdach
Nur mit einer fachgerechten Kabel- und Leitungsführung auf dem Flachdach bleiben PV-Anlagen und andere Installationen dauerhaft funktionsfähig. Steckverbindungen sowie Kabel dürfen gemäß DIN VDE 0100 nicht auf der Dachoberfläche liegen. Es ist deshalb eine Kabelverlegung zu wählen, die witterungsgeschützt ist und auch vor mechanischen Beanspruchungen schützt,
z.B. mit Rohren, Kabelkanälen oder Gitterrinnen.
Das Kabelmanagement direkt am Modulrahmen gewährleistet mit den richtigen Produkten eine dauerhafte und nachhaltige Installation.
Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren
Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren
Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren
Vorteile der Montage mit den

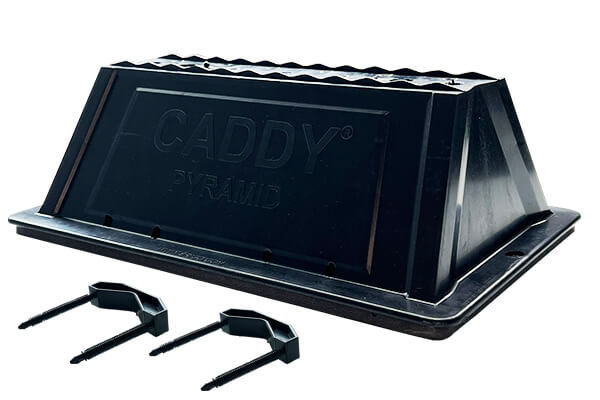

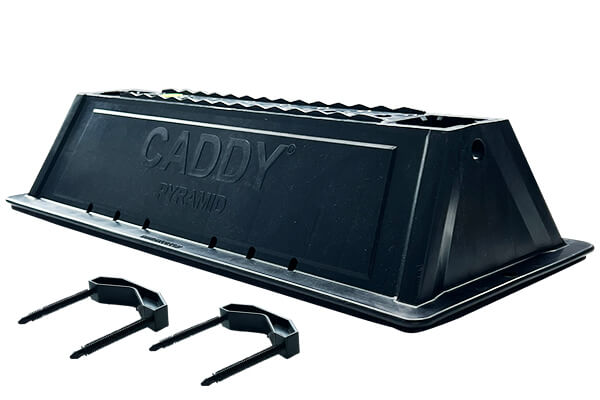

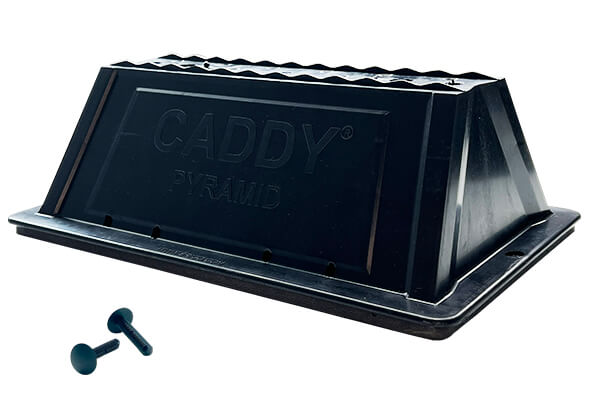

CADDY® PYRAMID Tool-Free Flachdach Standfüßen
- Durch geringes Gewicht leicht auf das Dach zu transportieren. Verpackt in Kartons.
- Werkzeuglose Befestigung mit Klammern oder Pins in die oberseitigen Löcher der Standfüße. Kein aufwendiges Bohren und Schrauben.
- UV-stabil, korrosionsbeständig und langlebig.
- Material: PE und PP.
- Montageebene optimal 102 mm über der Dachoberfläche.
- Belastbar für statische Lasten von 1.330N bis zu 6.670N (136 kg – 680 kg).
- Optimierte Lastverteilung, minimierte Punktbelastung und Kerbwirkung.
- Schutz der Dachhaut durch Bautenschutzmatte an der Unterseite der Standfüße.
- Verträglich mit Bitumen- und Kunststoffdachbahnen, Metalldächern, usw.
Vorteile der Montage des Kabelmangements direkt am Modulrahmen mit CableFixPro und nVent CADDY®
- Für die einfache und schnelle Befestigung von zwei Kabeln mit einem Außendurchmesser von 5-9 mm.
- Flexibel zur Montage an Modulrahmen mit Flange oder exklusiv für Kastenrahmen Profile.
- Schnell und einfach ohne Werkzeug zu installieren, spart Zeit und Aufwand auf der Baustelle.
- Kabelmontage oberhalb der Dachhaut verhindert ein Durchhängen und sorgt für eine sichere Installation.
- UV-resistent
- Schützt die Kabel vor scharfen Kanten, minimiert das Risiko von Beschädigungen und erhält die Systemintegrität.
- Kompatibel mit der BirdBlocker Montage.
