nVent CADDY® PYRAMID Tool Free Kit 406 (PTF16)

Einfache und fachgerechte Montage von Kabelkanälen und Leitungsrohren mit dem CADDY® PYRAMID Tool Free Kit 406 (PTF16).

Nur mit einer fachgerechten Kabel- und Leitungsführung auf dem Flachdach bleiben PV-Anlagen und auch andere Installationen dauerhaft funktionsfähig. Steckverbindungen sowie Kabel dürfen gemäß DIN VDE 0100 nicht auf der Dachoberfläche liegen. Es ist deshalb eine Kabelverlegung zu wählen, die witterungsgeschützt ist und auch vor mechanischen Beanspruchungen schützt, z.B. mit Rohren, Kabelkanälen oder Gitterrinnen.

Die CADDY® PYRAMID Tool Free Kits sind die perfekte Wahl, um montagefreundlich und werkzeuglos, schnell und fachgerecht Kabelkanäle oder Leitungsrohre zu befestigen.

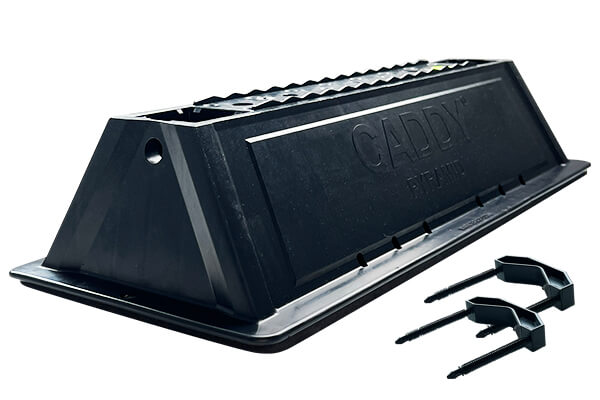

1. Lieferumfang: Pyramid Standfuß Tool Free 406 (PTF16) + 2x Tool Free Klammern PTF2C
2. Abmessungen: Flachdach Standfüße mit 300 mm Montagebreite, 102 mm hoch
3. Gewicht: 1 kg
4. Statische Last: bis 6670 N
5. Material: PP, PE und Nylon

Folgende nVent CADDY® PYRAMID Tool Free Kits mit Klammern und entsprechenden Maßen werden angeboten:

• CADDY® PYRAMID Tool Free Kit 152 (PTF6):
  • A = Montageebene Länge 140 mm
  • B = Lochabstand 40,6 mm
• CADDY® PYRAMID Tool Free Kit 254 (PTF10):
  • A = Montageebene Länge 254 mm
  • B = Lochabstand 40,6 mm
• CADDY® PYRAMID Tool Free Kit 400 (PTF16):
  • A = Montageebene Länge 300 mm (Auflagefläche 400mm)
  • B = Lochabstand 40,6 mm

Vorteile gegenüber herkömmlichen Lösungen:

• Durch geringes Gewicht leicht auf das Dach zu transportieren. Handlich verpackt in Kartons.
• Einfache und schnelle Befestigung mit Klammern oder Pins in die oberseitigen Löcher des Standfußes. Kein aufwendiges Bohren und Schrauben.
• UV-stabil, korrosionsbeständig und langlebig: Material PE und PP.
• Belastbar für statische Lasten von 1.330 N bis zu 6.670 N (136 kg – 680 kg).
• Optimierte Lastverteilung, minimierte Punktbelastung und Kerbwirkung.
• Schutz der Dachhaut durch Schaumgummi an der Unterseite der Standfüße.
• Verträglich mit Bitumen- und Kunststoffdachbahnen und Metalldächern.
• Montageebene optimal 102 mm über der Dachoberfläche.

Weitere nVent-CADDY® Flachdach Montagelösungen:

Alle weiteren nVent-CADDY® Produkte führen wir nicht am Lager, können wir Ihnen aber gern anbieten und liefern. Wir freuen uns über Ihre Nachricht oder Anruf.

Link zur nVent-Homepage: Übersicht der nVent-CADDY Flachdachsysteme
