S-5!® E-Mini Flange

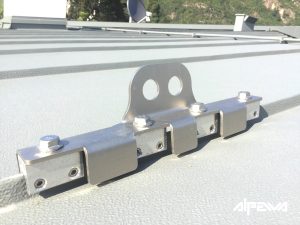

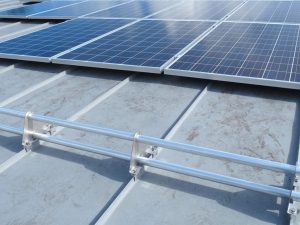

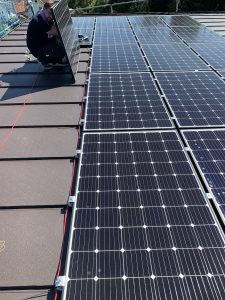

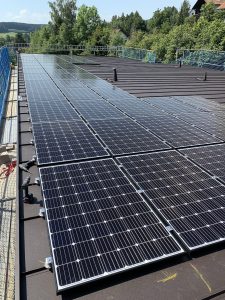

Die S‑5!® E‑Klemmen haben einen Öffnungsschlitz von 7 mm und bieten dauerhaft stabile und fachgerechte Montagelösungen auf dem handwerklichen Doppelstehfalzdach. Die E‑Mini-FL mit einer Madenschraube und Flange (mit Langloch 18×11 mm) kommt bei Anwendungen zum Einsatz, wenn starre Objekte, z.B. Schienen, mit mehreren Klemmen am Falz zu befestigen sind. Die E‑Mini-FL wird meistens im Solarbereich bei Schienen mit unten liegendem Schraubkanal eingesetzt.

Die E‑Klemmen, gefertigt aus Aluminium, sind für alle Eindeckungsmaterialien außer Kupfer geeignet.

Eine Besonderheit der S‑5® E‑Klemmen ist die perfekte Passform mit der “Nase” unter der Verfalzung und der hohe Klemmpunkt der Edelstahl-Madenschraube direkt an der Verfalzung. Dabei wird das Metall am Falz leicht verformt, ohne es zu durchdringen. Der so erreichte Kraftschluss ist Grundlage für die dauerhaft sehr hohen Haltekräfte.

Vorteile gegenüber herkömmlichen Lösungen:

• Einfache, schnelle und durchdringungsfreie Montage.

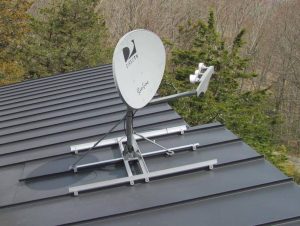

• Universell einsetzbar für unterschiedlichste Installationen.
• Höchste Haltekräfte, wie sie von anderen Klemmen
  nicht erreicht werden.
• S‑5!® Produktion in den USA – ISO 9001 zertifiziert.
• S‑5!® 25-jährige Herstellergarantie
  (Link zu den S‑5!-Garantiebedingungen).
• Die S-5!® Klemmen wurden auf einer Vielzahl von
  Falztypen und Metallarten diverser Hersteller durch
  unabhängige Prüfinstitute in den USA getestet.
• Die S‑5!® E- und Z‑Klemmen sind bauaufsichtlich
  zugelassen: DIBt abZ aBG Z‑14.4-719, bis 05/2027.
• Auftragsbezogene Sonderproduktionen sind ab einer
  entsprechenden Produktionsmenge möglich.


Bauaufsichtlichen Zulassung DIBt

Alle drei S‑5!® E‑Klemmen sind offiziell geprüft und bauaufsichtlich zugelassen:
DIBt abZ aBG Z‑14.4-719 – bis 05/2027

Im Gegensatz zu Plagiaten und herkömmlichen Falzklemmen wurden alle drei S‑5!® E‑Klemmen auf einer Vielzahl von Doppelstehfalz Profilen und Materialien diverser internationaler Hersteller durch unabhängige US-Prüfinstitute getestet.
Außerdem wurden alle S‑5!® E-Kemmen durch das KIT in Karlsruhe auf dem kompletten Dachaufbau zusammen mit dem Rheinzink Doppelstehfalzsystem geprüft und sind dafür die einzigen bauaufsichtlich zugelassenen Stehfalzklemmen für dieses handwerkliche Doppelstehfalzdach.

Die S‑5!® E‑Klemmen dienen damit lt. bauaufsichtlicher Zulassung der Verankerung von Anbauteilen, insbesondere von Tragkonstruktionen für Solaranlagen. Damit ist auch die Verwendbarkeit bzw. Anwendbarkeit des Zulassungsgegenstandes im Sinne der Landesbauordnungen nachgewiesen. Die Tragfähigkeitswerte aus der bauaufsichtlichen Zulassung DIBt Nr.: Z‑14.4–719 dürfen für statische Berechnungen eingesetzt werden.

Rheinzink empfiehlt grundsätzlich nur die Verwendung der S-5!® E-Klemmen.

Da nur die S‑5!® E‑Klemmen die bauaufsichtliche Zulassung in Verbindung mit dem Rheinzink Doppelstehfalzsystem haben und somit als einzige die Möglichkeit bieten, dass ein Statiker einen statischen Nachweis für das gesamte System (Dachaufbau) führen kann. Bei der Verwendung anderer Klemmen fehlen die offiziell bestätigten statischen Werte, die bei den S‑5!® E‑Klemmen in der Zulassung hinterlegt sind.

Sollten Handwerker nicht die bauaufsichtlich zugelassenen S-5!® Klemmen bei der Montage des Rheinzink Doppelstehfalzsystem verwenden und daraus Schäden am Dach entstehen, dann gilt die Rheinzink Material- und Systemgarantie nicht mehr.
