S-5!® Z-Klemme

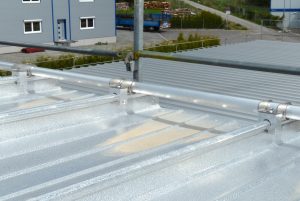

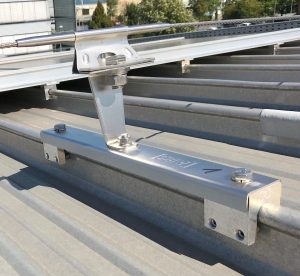

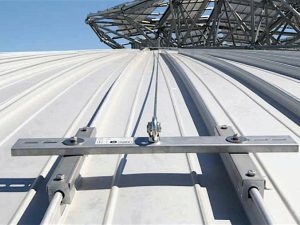

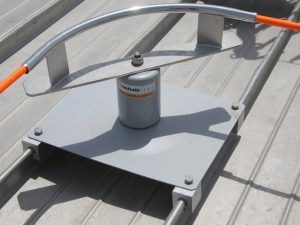

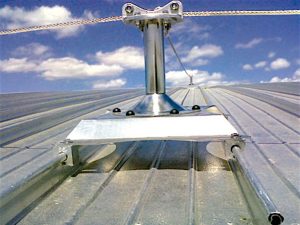

Die S-5!® Z‑Klemmen sind speziell konstruiert für Metalldächer mit Rundfalzprofilen mit einem Durchmesser bis 22 mm, wie z.B. von Kalzip®, Bemo®, Aluform, Euroseam®, Kingspan, etc.. Die Z‑Klemme mit zwei Madenschrauben, Passteil, einem oberseitigen seitlichen M8-Gewinde und einer M8x16-Edelstahlschraube, kommt bei hohen Belastungen, wie z.B. bei Einzelbefestigungen, Absturzsicherungen und beim S‑5!® Schneefangsystem ColorGard zum Einsatz.

Die Z‑Klemmen, gefertigt aus Aluminium, sind für alle Eindeckungsmaterialien außer Kupfer geeignet.

Eine Besonderheit der S‑5!® Z-Klemmen ist das spezielle Passteil an der Innenseite der Klemme. Dies ermöglicht den perfekten Form- und Kraftschluss mit dem Falzprofil. Dadurch haben die Z‑Klemmen sehr hohe Haltekräfte.

Vorteile gegenüber herkömmlichen Lösungen:

• Einfache, schnelle und durchdringungsfreie Montage.

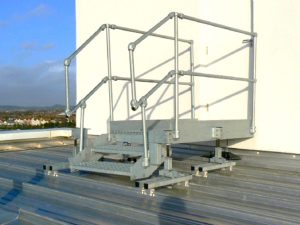

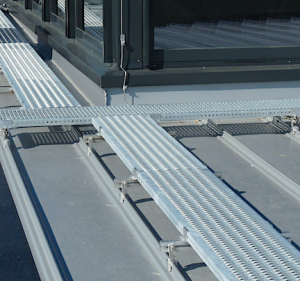

• Universell einsetzbar für unterschiedlichste Installationen.
• Höchste Haltekräfte, wie sie von anderen Klemmen
  nicht erreicht werden.
• S‑5!® Produktion in den USA – ISO 9001 zertifiziert.
• S‑5!® 25-jährige Herstellergarantie
  (Link zu den S‑5!-Garantiebedingungen).
• Die S-5!® Klemmen wurden auf einer Vielzahl von
  Falztypen und Metallarten diverser Hersteller durch
  unabhängige Prüfinstitute in den USA getestet.
• Die S‑5!® E- und Z‑Klemmen sind bauaufsichtlich
  zugelassen: DIBt abZ aBG Z‑14.4-719, bis 05/2027.
• Auftragsbezogene Sonderproduktionen sind ab einer
  entsprechenden Produktionsmenge möglich.


Bauaufsichtlichen Zulassung DIBt

Alle drei S‑5!® E‑Klemmen sind offiziell geprüft und bauaufsichtlich zugelassen:
DIBt abZ aBG Z‑14.4-719 – bis 05/2027

Im Gegensatz zu Plagiaten und herkömmlichen Falzklemmen wurden alle drei S‑5!® E‑Klemmen auf einer Vielzahl von Doppelstehfalz Profilen und Materialien diverser internationaler Hersteller durch unabhängige US-Prüfinstitute getestet.
Außerdem wurden alle S‑5!® E-Kemmen durch das KIT in Karlsruhe auf dem kompletten Dachaufbau zusammen mit dem Rheinzink Doppelstehfalzsystem geprüft und sind dafür die einzigen bauaufsichtlich zugelassenen Stehfalzklemmen für dieses handwerkliche Doppelstehfalzdach.

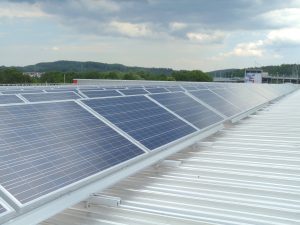

Die S‑5!® E‑Klemmen dienen damit lt. bauaufsichtlicher Zulassung der Verankerung von Anbauteilen, insbesondere von Tragkonstruktionen für Solaranlagen. Damit ist auch die Verwendbarkeit bzw. Anwendbarkeit des Zulassungsgegenstandes im Sinne der Landesbauordnungen nachgewiesen. Die Tragfähigkeitswerte aus der bauaufsichtlichen Zulassung DIBt Nr.: Z‑14.4–719 dürfen für statische Berechnungen eingesetzt werden.

Anmerkung von Kalzip

Kalzip fordert bei Verwendung von Klemmen anderer Hersteller einen „amtlichen Nachweis der Eignung zum Zusammenbau mit Kalzip“. Für Befestigungen auf Kalzip Dachdeckungen darf deshalb nur geprüftes und für diesen Einsatzzweck bauaufsichtlich zugelassenes Systemzubehör verwendet werden.
Systemfremde (nicht dafür bauaufsichtlich zugelassene) Bauteile setzen die Kalzip Gewährleistung außer Kraft!

Durch die bauaufsichtliche Zulassung des DIBt ist ein solcher Nachweis für die S‑5!® Z‑Klemmen gegeben, diese dürfen deshalb offiziell auf den Kalzip Rundfalzdächern eingesetzt und für Installationen verwendet werden.
